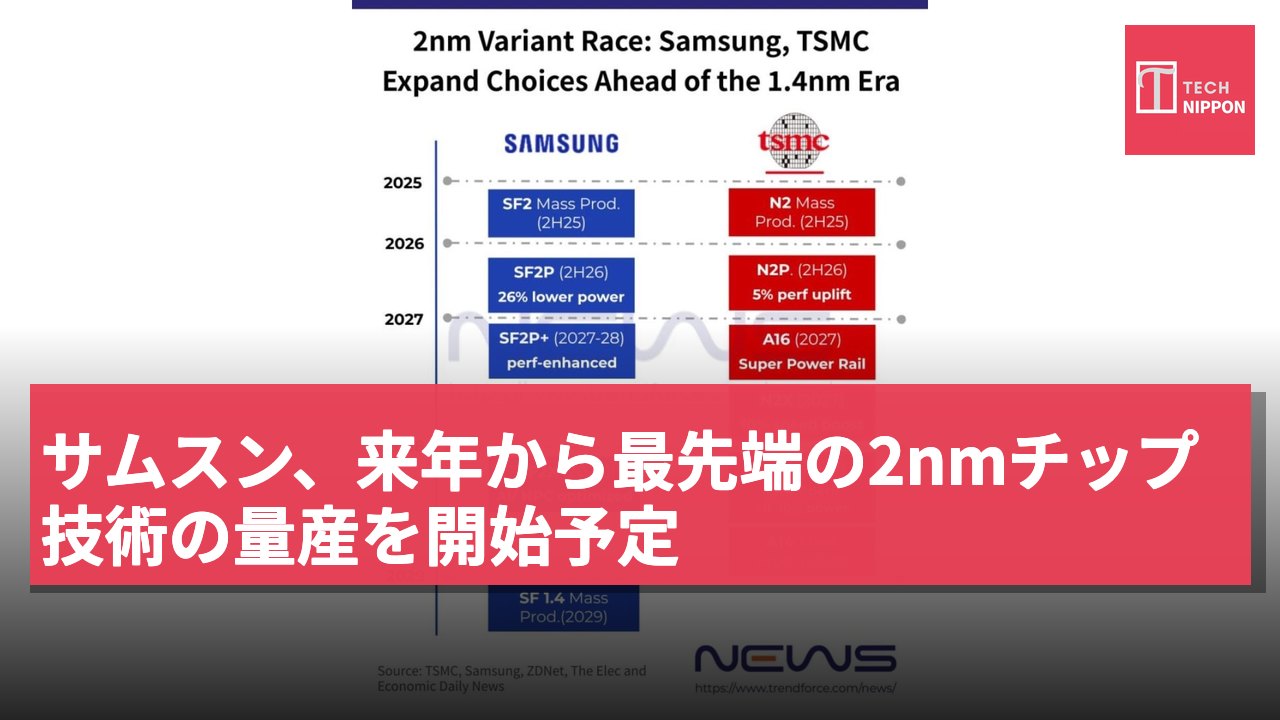

今週初め、Samsungはその先端半導体製造技術の詳細を発表しました。これには新世代の2nmプロセスと初代1.4nmプロセスが含まれています。同社は現在、最先端の2nmプロセス技術を発表しており、来年には量産に入る予定です。Samsungは現在、少なくとも4つの2nmプロセスノードを開発中で、Samsung FoundryはSamsung Electronicsの契約チップ製造部門です。これまでに、同社は6つの2nmプロセスノードを発表しています。これには、SF2（第一世代）、SF2P（第二世代）、SF2P+（第三世代）、SF2X（人工知能と高性能計算に最適化された第四世代）、
SF2A（自動車用途に特化し、2024年に発表予定ですが、2026年のロードマップには含まれていません）、およびSF2Z（BSPDN技術を搭載し、2024年に発表予定ですが、同様に2026年のロードマップには含まれていません）があります。
Samsung 2nmプロセス技術の発展と今後の計画
Samsung Foundryの2nmプロセスノードはTSMCと比較され、Samsungは昨年、第一世代のSF2プロセスの量産を開始しました。このノードで生産された最初のチップは、Galaxy S26、Galaxy S26+、およびGalaxy Z Flip 8向けのExynos 2600プロセッサです。第二世代のSF2Pプロセスに基づくチップの量産は、今年後半に開始される見込みです。報告によれば、Exynos 2700プロセッサはGalaxy S27およびGalaxy S27+に電力を供給し、このプロセスに基づく最初のチップの一つとなります。
Samsungは、SF2Pのエネルギー効率がSF2に比べて26%向上したと主張しています。
Samsungは2027年から2028年の間に第三世代の2nmプロセスSF2P+の量産を開始する計画で、性能と効率がさらに改善される見込みです。2028年までに、Samsung FoundryはSF2Xプロセスを使用したチップの生産も開始する計画で、このプロセスは人工知能と高性能計算アプリケーションに最適化されており、サーバーやデータセンター向けの人工知能アクセラレーターを含みます。
SF2AおよびSF2Zノードは、Samsung Foundryの最新のロードマップには含まれていません。Samsungが2024年に発表するSF2Aプロセスは、スマートおよびインターネット接続車両向けの自動車チップに特化して設計されており、極端な温度と持続的な振動の下で信頼性を保つことに重点を置いています。アメリカで開催されるSamsung Foundry Forum 2024イベントでは、SamsungはSF2Zも紹介しました。このプロセスは背面電力伝送ネットワーク（BSPDN）技術を搭載しています。
BSPDNは、チップの電源ラインをシリコンウェハの背面に配置し、前面ではなく、信号ルーティングのためのスペースをより多く解放し、干渉を減少させ、性能、エネルギー効率、およびトランジスタ密度を向上させます。しかし、Samsungは最近のSAFE Forum 2026イベントでSF2Zについて言及していないため、このノードが名前を変更されたのか、SF2P+に統合されたのか、または遅延しているのかは不明です。
現在入手可能な情報によれば、SF2P+はSamsung Foundryが発表した最先端の2nmプロセスであり、モバイルチップ向けに設計されており、2027年下半期または2028年初頭に量産が開始される見込みです。もしSamsungが通常のロードマップに従うなら、Exynos 2800プロセッサがこのプロセスで生産される最初のチップの一つになる可能性があります。
項目 規格 プロセスノード 2nm 最初のチップ Exynos 2600 量産開始時期 2027-2028
