クラウドエンジニアはシステムアーキテクチャを設計する際に、しばしば図を描いて設計思考を説明する必要がありますが、Visioやdraw.ioなどのツールを使って手動でコンポーネントをドラッグするのは、時間がかかるだけでなく、特にプロトタイプ段階で頻繁に修正が必要な場合には間違いが起こりやすいです。mingrammer/diagramsというこのオープンソースツールは、「Diagram as Code」という概念を用いてこの痛点を解決し、Pythonコードを使って直接プロフェッショナルなアーキテクチャ図を生成できるようにします。DevOpsエンジニア、クラウドアーキテクト、システムデザイナー向けに、プロトタイプを迅速に反復し、PNG、SVGなどの形式で出力して共有できます。
マルチクラウドプロバイダーのアイコンライブラリをサポート、即座にAWS、Azure、GCPを描画
diagramsの最大の特徴は、大量のクラウドサービスプロバイダーのアイコンライブラリが内蔵されていることです。例えば、AWSのEC2、S3、Lambda、AzureのVirtual Machines、Blob Storage、GCPのCompute EngineやCloud Storageなどです。対応するモジュールをインポートするだけで、Pythonの構文を使ってコンポーネントを連結し、完全なアーキテクチャ図を生成できます。この方法は、従来の描画ツールよりもはるかに便利で、コードがドキュメントそのものであり、バージョン管理はGitで簡単に行え、チーム協力もスムーズです。
例えば、数行のPythonを書くことで：from diagrams import Diagram, Cluster; from diagrams.aws.compute import EC2, Lambda、次のようにwith Diagram(“My Cluster”) as diag:を使ってノードとエッジの関係を定義し、実行後に自動的に画像をレンダリングできます。このような宣言的スタイルは、ロジックに集中できるようにし、特にマルチクラウド環境のハイブリッドアーキテクチャ設計に適しています。
多様な図表タイプをサポート、フローチャートからKubernetesクラスターの視覚化まで
クラウドアーキテクチャに加えて、diagramsはフローチャート、シーケンス図、さらには特化したKubernetesクラスター図などの一般的な図表タイプもサポートしています。diagrams.k8sモジュールを使ってPod、Deployment、Serviceなどを描画し、コンテナ化されたデプロイメントを明確に示すことができます。このツールはオープンソースコミュニティで人気があり、複雑なシステムの視覚化を簡単にし、生成された画像はスタイルが統一されており、専門性が高いです。
他のas-codeツールと比較して、diagramsのアイコン選択はより豊富で、主流のクラウドサービスの最新バージョンをカバーしており、自分でアイコンを描く必要がありません。出力形式は柔軟で、SVGベクター画像をサポートし、拡大しても劣化せず、ドキュメントやプレゼンテーションに適しています。
GitHubリポジトリの完全なリソース、貢献ガイドとライセンスの詳細を含む

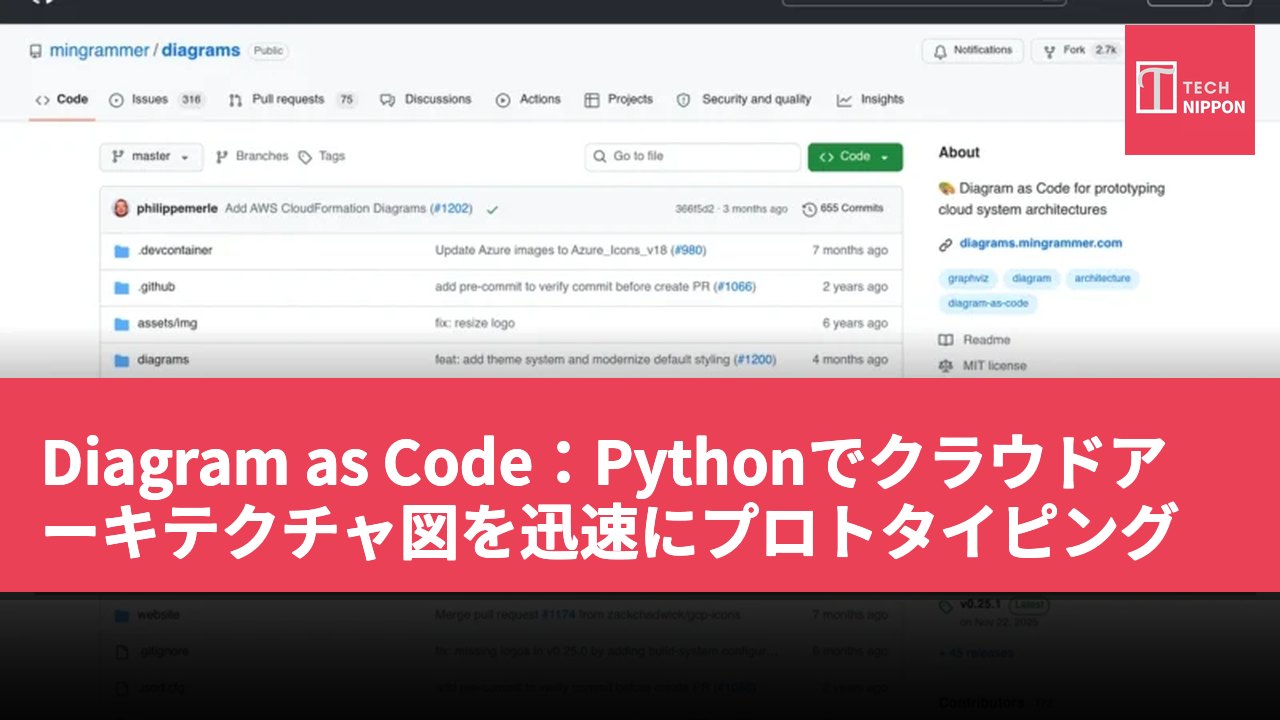

diagramsのGitHubページは明確に設計されており、ナビゲーションメニューが便利で、saved searchesをサポートして結果を迅速にフィルタリングできます。リポジトリのドキュメントは充実しており、Folders and filesの構造、Latest commit、Historyで開発進捗を追跡できます。Topicsタグは関連プロジェクトを発見するのに役立ち、Resourcesは追加の学習資料を提供します。
コードを貢献したい開発者向けに、Contributingガイドは詳細なプロセスを説明しており、Licenseは使用条件を明確に示しています。時折Uh oh!エラーが表示されることもありますが、Starsの数はコミュニティの認知度が高いことを反映しています。全体的に、このリポジトリは単なるツールの源ではなく、クラウドアーキテクチャ図のベストプラクティスを学ぶためのリソースライブラリです。
Python環境のワンクリックインストール、迅速なプロトタイプ設計
インストールは超簡単で、pip install diagramsを実行するだけで、Graphvizレンダリングエンジンに依存し、マルチプラットフォームをサポートします。コードを書いた後、python your_diagram.pyを実行することで、画像ファイルが生成されます。このプロセスにより、プロトタイプ設計は数時間から数分に短縮され、特にCI/CDパイプライン内で自動的にアーキテクチャ図を生成し、ドキュメントは常に最新の状態に保たれます。
diagramsはプロトタイピングを強調しており、完璧な美工を追求するのではなく、設計意図を効率的にコミュニケーションすることを目指しています。初心者にとって、公式の例は豊富で、シンプルなウェブアプリから複雑なマイクロサービスまで、すべてが揃っています。
製品名：diagrams (Diagram as Code)
公式ウェブサイト：https://github.com/mingrammer/diagrams
